Каркасный дом в Revit — один из самых удобных и логичных типов проектов для BIM-моделирования. Повторяемость элементов, чёткая конструктивная схема и высокая требовательность к точности делают Revit идеальным инструментом для ИЖС.
В этой статье разберём пошаговую логику проектирования каркасного дома в Revit: от осей до спецификаций — так, как это делается в реальных проектах.
Шаг 1. Подготовка проекта и осевая сетка
Любой грамотный проект в Revit начинается не со стен, а с основы.
Что делаем в первую очередь:
- настраиваем единицы измерения и шаблон проекта
- создаём уровни (фундамент, 1 этаж, перекрытие, кровля)
- задаём оси здания
Почему оси так важны
Оси — это:
- основа для точного позиционирования стен и конструкций
- привязка размеров
- понятная логика для строителей
❗ Частая ошибка новичков — моделировать «на глаз», без осей. В результате проект сложно читать и невозможно масштабировать.

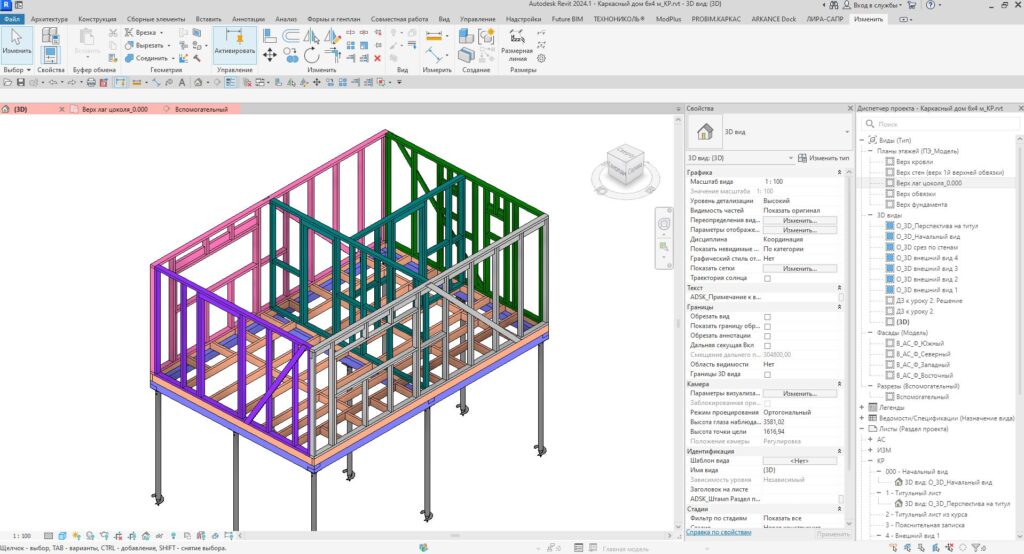

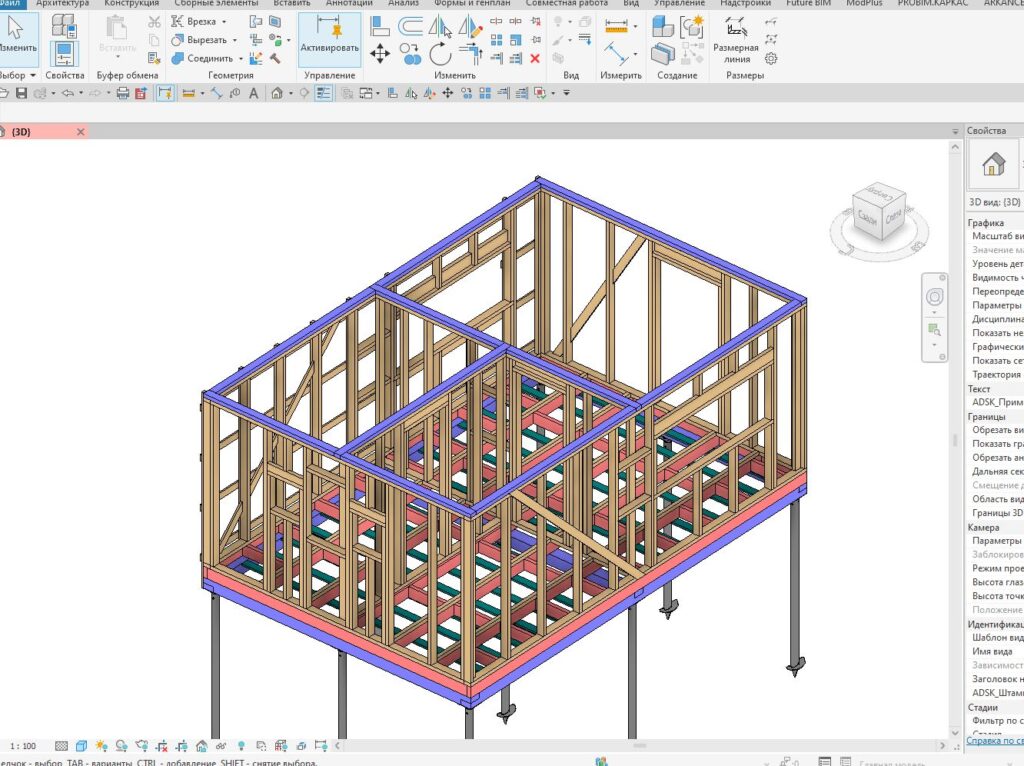

Шаг 2. Наружные и внутренние стены каркаса
После осей переходим к основному элементу — каркасным стенам.
В Revit важно:
- создавать корректные типы стен, а не использовать стандартные
- задавать слои:
- внутренняя отделка
- пароизоляция
- стойки каркаса
- утеплитель
- ветрозащита
- внешняя обшивка
Даже если вы не моделируете каждую стойку отдельно, логика конструкции должна быть заложена в типе стены.
Внутренние стены
- перегородки
- несущие стены
- технологические зазоры
Это влияет на спецификации и читаемость проекта.

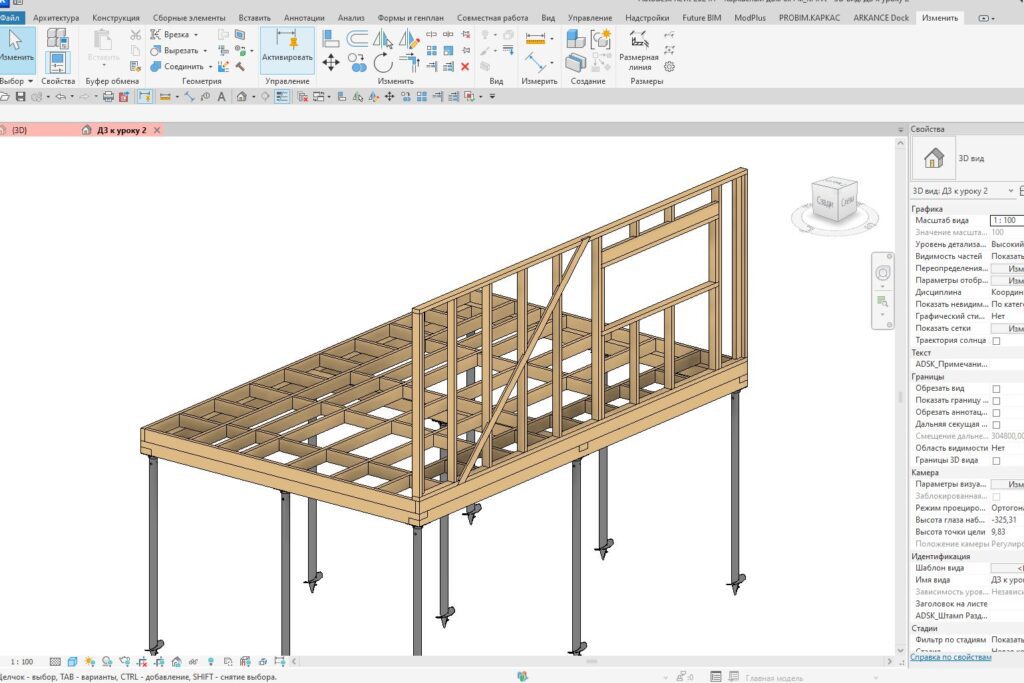

Шаг 3. Перекрытия и балки
Перекрытия в каркасном доме — ключевой конструктивный элемент.
В Revit обычно моделируют:
- балки перекрытия
- настил (OSB / фанера)
- чистовой слой
Важно:
- привязывать перекрытия к уровням
- контролировать толщины
- учитывать пролёты и логику опирания
Грамотно смоделированные перекрытия:
- корректно отображаются на разрезах
- автоматически попадают в спецификации
Шаг 4. Кровля и основные узлы
Кровля
В проекте каркасного дома в Revit важно:
- задать правильную геометрию крыши
- учитывать уклоны
- корректно связать крышу со стенами
Даже если стропильная система не моделируется полностью, узлы должны быть логичны конструктивно.
Узлы
Revit позволяет:
- делать узлы на основе модели
- быстро получать разрезы
- показывать реальные сопряжения элементов
Это особенно важно для:
- узлов стен и перекрытий
- примыканий кровли
- оконных и дверных проёмов
Шаг 5. Спецификации и ведомости
Один из главных плюсов, за который ценят каркасный дом в Revit — это автоматические спецификации.
Что можно получить:
- ведомость стен
- площади и объёмы
- количество элементов
- проёмы и заполнения
Почему это критично:
- меньше ручных подсчётов
- меньше ошибок
- прозрачность для заказчика
- точная подготовка к стройке
При изменениях в модели спецификации обновляются автоматически.
Типичные ошибки при проектировании каркасного дома в Revit
❌ отсутствие осей
❌ неправильные типы стен
❌ «плоская» модель без конструктивной логики
❌ спецификации, не связанные с моделью
❌ узлы, не соответствующие реальной конструкции
Эти ошибки почти всегда возникают при хаотичном самообучении.
Итог: логика важнее инструментов
Проектирование каркасного дома в Revit — это не про кнопки.
Это про:
- последовательность
- конструктивное мышление
- аккуратную модель
- понимание ИЖС
Если логика выстроена правильно — Revit начинает экономить время и повышать качество проекта.
Курс по Revit для ИЖС
Если вы хотите:
- научиться проектировать каркасные дома в Revit пошагово,
- делать понятные и рабочие проекты,
- получать спецификации и чертежи из одной модели,
➡️ Подпишитесь на мой курс по Revit для ИЖС — с реальной логикой проектирования, практикой и примерами из частного домостроения.
